Écran LCD TFT couleur standard de 5,0 pouces 800 × 480 pour équipement industriel

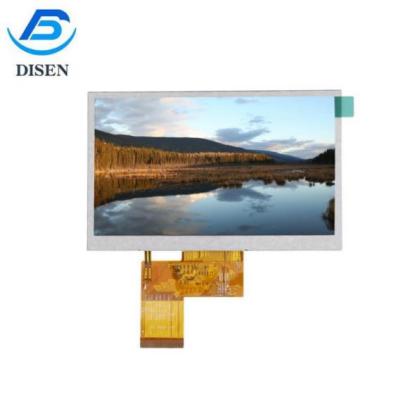

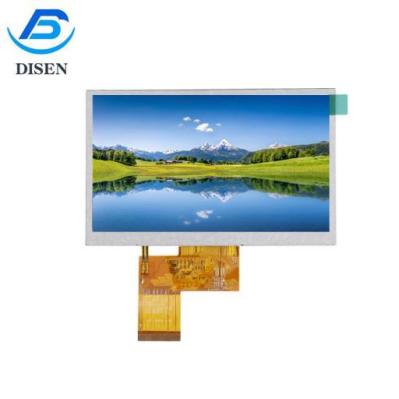

| Photo connexe : |  |  |
| Numéro de module : | DS050HSD40N-012 | DS050INX40N-009 |
| Taille: | 5,0 pouces | 5,0 pouces |
| Résolution: | 800X480 points | 800X480 points |
| Mode d'affichage: | TFT/normalement noir, transmissif | TFT/normalement noir, transmissif |
| Angle de vue: | 80/80/80/80(U/D/LR) | 65/55/65/65 (U/D/L/R) |
| Interfaces : | RVB/40PIN | RVB/40PIN |
| Luminosité(cd/m²) : | 450 | 350 |
| Rapport de contraste: | 500:1 | 500:1 |
| Écran tactile : | Sans écran tactile | Sans écran tactile |
DS050HSD40N-012/DS050INX40N-009 est un écran LCD TRANSMISSIF TFT de 5,0 pouces, il s'applique au panneau TFT-LCD couleur de 5,0 pouces.Le panneau TFT-LCD couleur de 5,0 pouces est conçu pour les visiophones, les maisons intelligentes, les GPS, les caméscopes, les applications d'appareil photo numérique, les micro-ordinateurs conçus pour l'éducation à la programmation informatique, les équipements industriels et autres produits électroniques nécessitant des écrans plats de haute qualité. excellent effet visuel.Ce module suit RoHS.
| Article | Valeurs standards | |
| Taille | 5,0 pouces | 5,0 pouces |
| Numéro de module : | DS050HSD40N-012 | DS050INX40N-009 |
| Résolution | 800RVBx480 | 800RVB x 480 |
| Dimension du contour | 120,70 (L) x 75,80 (H) x 2,95 (P) | 120,70 (L) x 75,80 (H) x 2,8 (P) |
| Zone d'affichage | 108 mm (L) x 64,8 mm (H) | 108 mm (L) x 64,8 mm (H) |
| Mode d'affichage | Normalement blanc | Normalement blanc |
| Configuration des pixels | Bande RVB | Bande RVB |
| Luminance LCM | 450 cd/m2 | 350 cd/m2 |
| Rapport de contraste | 500:01:00 | 500:01:00 |
| Direction de vue optimale | TOUTES LES HEURES | 12 heure |
| Interface | RVB | RVB |
| Numéros de LED | 12LED | 12LED |
| Température de fonctionnement | '-20 ~ +60 ℃ | '-20 ~ +70 ℃ |
| Température de stockage | '-30 ~ +70 ℃ | '-30 ~ +80 ℃ |
| 1. Un écran tactile résistif/un écran tactile capacitif/une carte de démonstration sont disponibles | ||
| 2. La liaison aérienne et la liaison optique sont acceptables | ||
DS050HSD40N-012
| Article |
| spécification |
| ||
|
| Symbole | Min. | Typ. | Max. | Unité |
| Porte TFT sous tension | VGH | -- | 15 | -- | V |
| Porte TFT sous tension | VGL | -- | -dix | -- | V |
| Tension d'électrode commune TFT | Vcom(DC) | - | 0 (terre) | - | V |
DS050INX40N-009
| Article | Symbole | MINIMUM | TYPE | MAXIMUM | Unité | |
| Tension d'alimentation | VDD | 3 | 3.3 | 3.6 | V | |
| Tension du signal d'entrée | Niveau bas | VIL | GND | - | 0,3x VDD | V |
|
|
|
|
|
|
|
|
|
| Haut niveau | VIH | 0,7x VDD | - | VDD | V |
| Tension du signal de sortie | Niveau bas | VOL | GND | - | VDD+0 4 | V |
|
|
|
|
|
|
|
|
|
| Haut niveau | VOH | VDD-0.4 | - | - | V |
❤ Notre fiche technique spécifique peut être fournie !Veuillez nous contacter par mail.❤
Caractéristiques de nos modules d'affichage LCD TFT 5,0 POUCES
Faites ressortir votre produit avec l'écran DS050HSD40N-012 - notre module LCD TFT de 5 pouces a un angle de vision complet grâce à la technologie IPS, et la fonction de visualisation complète permet de voir le contenu de l'écran LCD sous presque tous les angles.Le TFT 5" a une résolution RVB de 800 x 480 et prend en charge les modes d'entrée RVB parallèles 24 bits. L'écran LCD TFT de 5 pouces peut être personnalisé pour prendre en charge la lumière du soleil avec une luminosité allant jusqu'à 1 000 nits et peut être utilisé dans les applications d'équipement extérieur. De plus L'écran tactile est livré avec un circuit intégré Hycon HY4633, qui est étanche par rapport aux autres circuits intégrés tactiles. Combiné avec la visibilité du soleil, la résistance à l'eau et un angle de vision complet, cet écran tactile LCD TFT de 5" est idéal pour une variété d'appareils numériques, y compris la vidéo ou le point de vente. systèmes.
En tant que fabricant d'écrans LCD TFT, nous importons du verre mère de marques telles que BOE, INNOLUX et HANSTAR, Century, etc., puis le découpons en petite taille en interne, pour l'assembler avec un rétroéclairage LCD produit en interne par un équipement semi-automatique et entièrement automatique.Ces processus contiennent l'assemblage COF (chip-on-glass), FOG (Flex on Glass), la conception et la production de rétroéclairage, la conception et la production FPC.Ainsi, nos ingénieurs expérimentés ont la possibilité de personnaliser les caractères de l'écran LCD TFT en fonction des demandes des clients. La forme du panneau LCD peut également être personnalisée si vous pouvez payer des frais de masque en verre. Nous pouvons personnaliser l'écran LCD TFT haute luminosité, le câble flexible, l'interface, avec contact et Les tableaux de commande sont tous disponibles.
